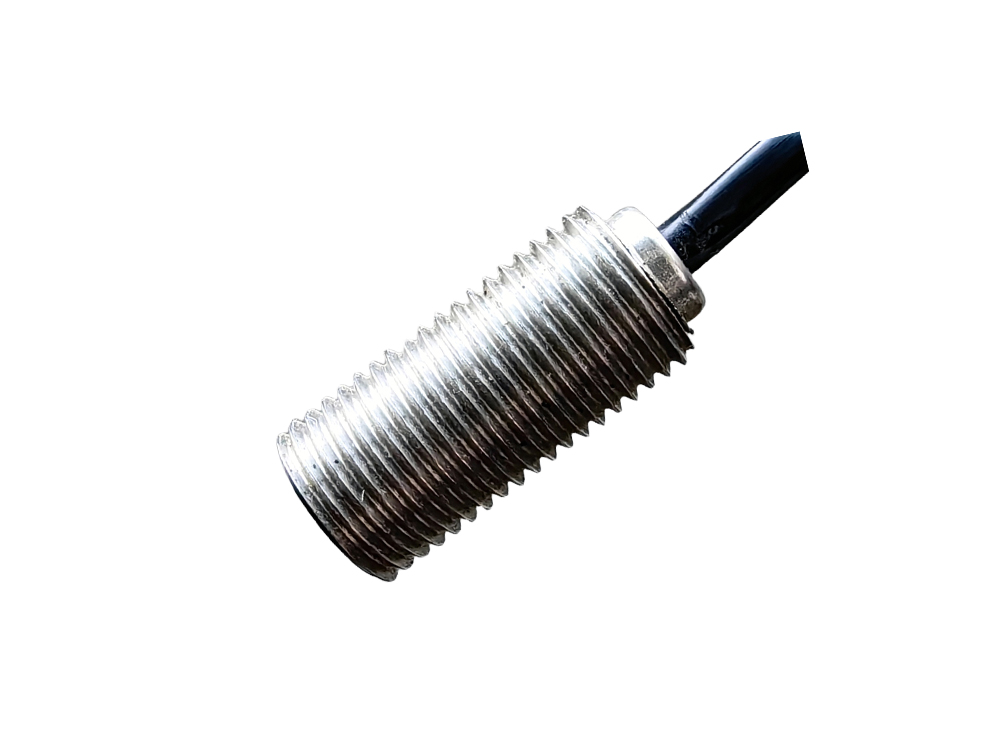

ESHM1030-NO-P霍爾式轉速傳感器，應用霍爾效應原理檢測齒輪等導磁金屬的轉速，當有導磁金屬接近探頭時，探頭內部永磁體的磁通密度發生變化，并被霍爾IC檢測到，通過后端集成電路轉為脈沖輸出，脈沖頻率與齒輪旋轉速度成正比。采用非接觸式測量方式，能夠精確測量轉速。具有頻率 范圍廣、響應速度快、機械壽命長、穩定、堅固耐用等特點。
特點
■ 精準、可靠、重復性高
■ 工作溫度范圍廣
■ 工作頻率范圍廣
■ 頻率范圍：0~20KHz
■ 測量面抗壓能力：10bar
應用場景
■ 齒輪的轉速檢測
■ 可用于車輛、工程機械及電動和液壓 馬達（軸向活塞泵和馬達）
行業
■ 液壓傳動
■ 車輛
■ 機械設備
性能參數
供電電壓：4~32 VDC
工作溫度：-40℃~125 °C
輸出類型：NPN OC輸出（內置上拉電阻 10 K）
輸出電壓：高電平（5+0.2 VDC），低電平（<0.3 VDC）
接線定義：紅色 VCC+，黃色GND，棕色OUTPUT
檢測距離：0~2 mm

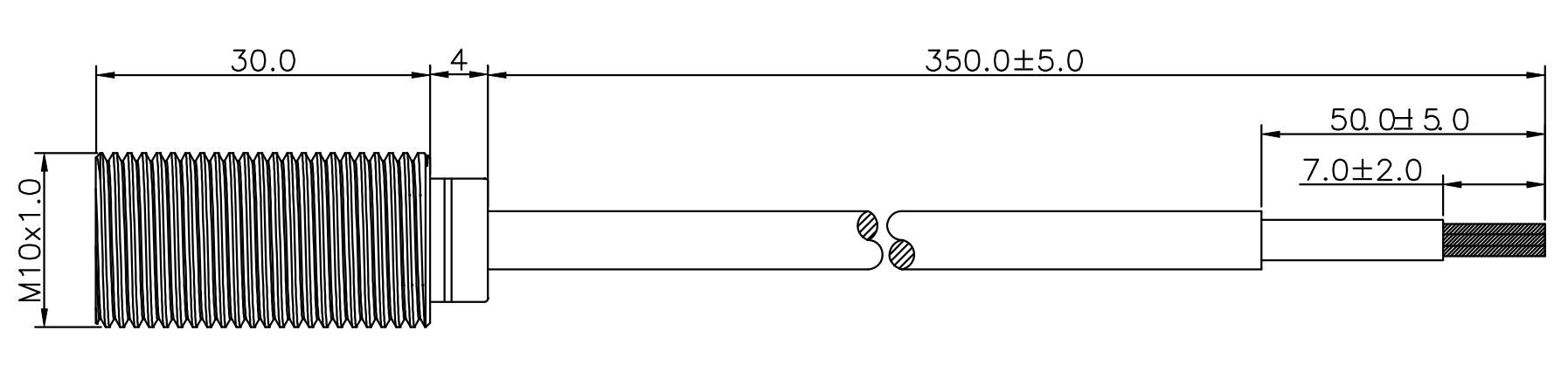

機械尺寸

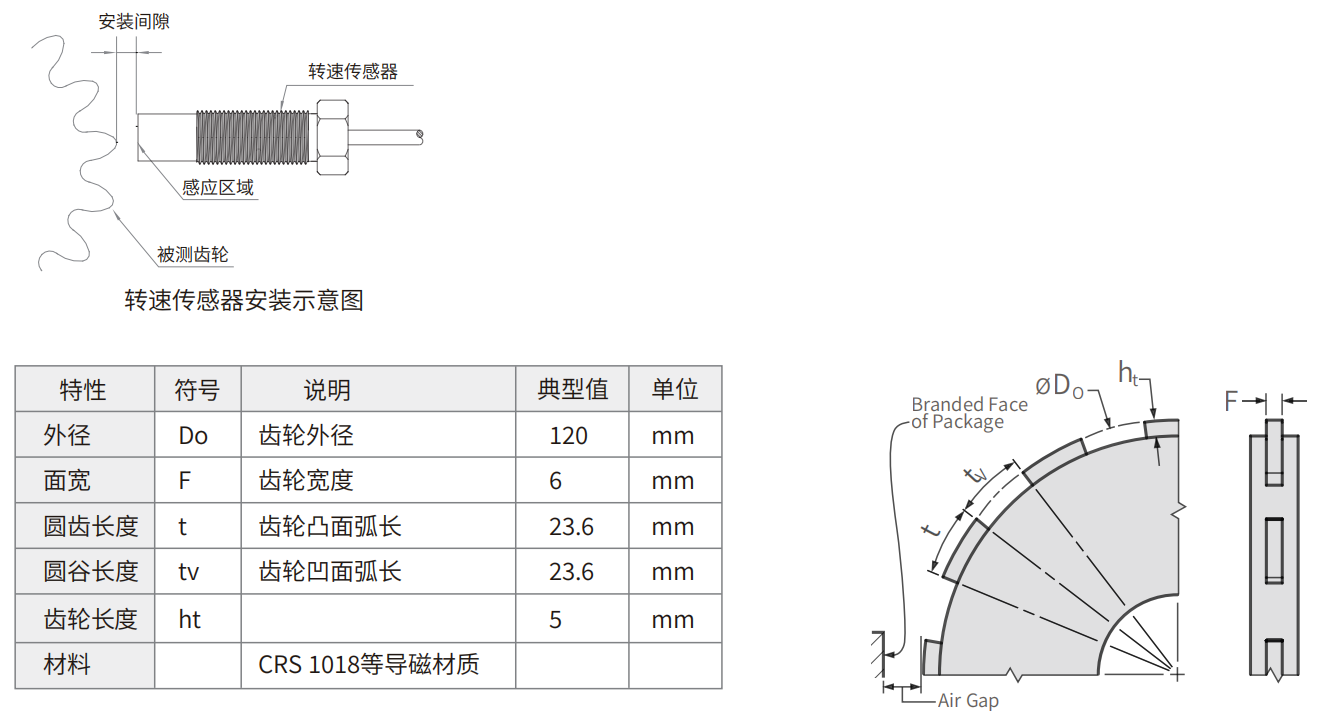

使用說明

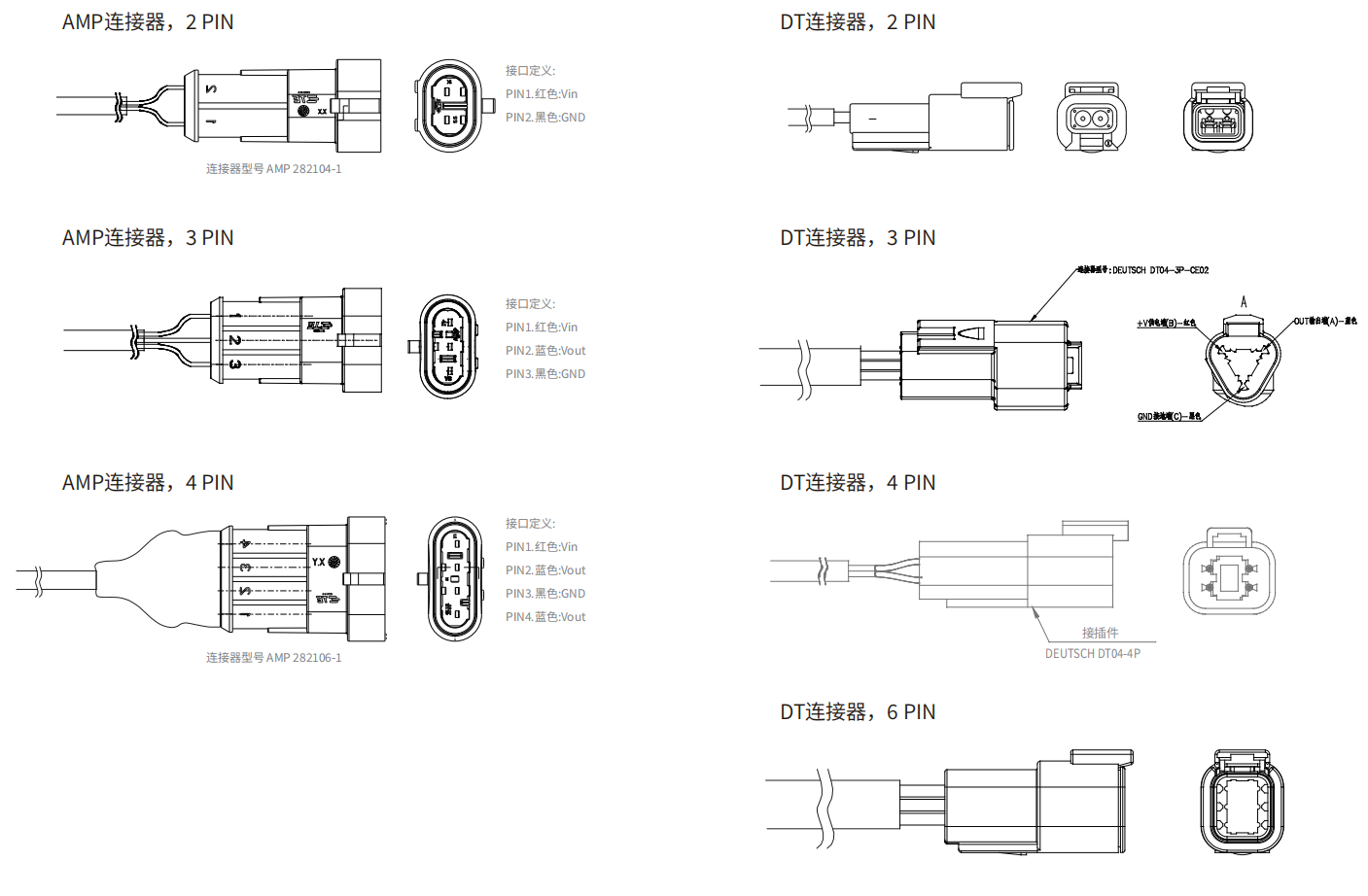

連接方式
